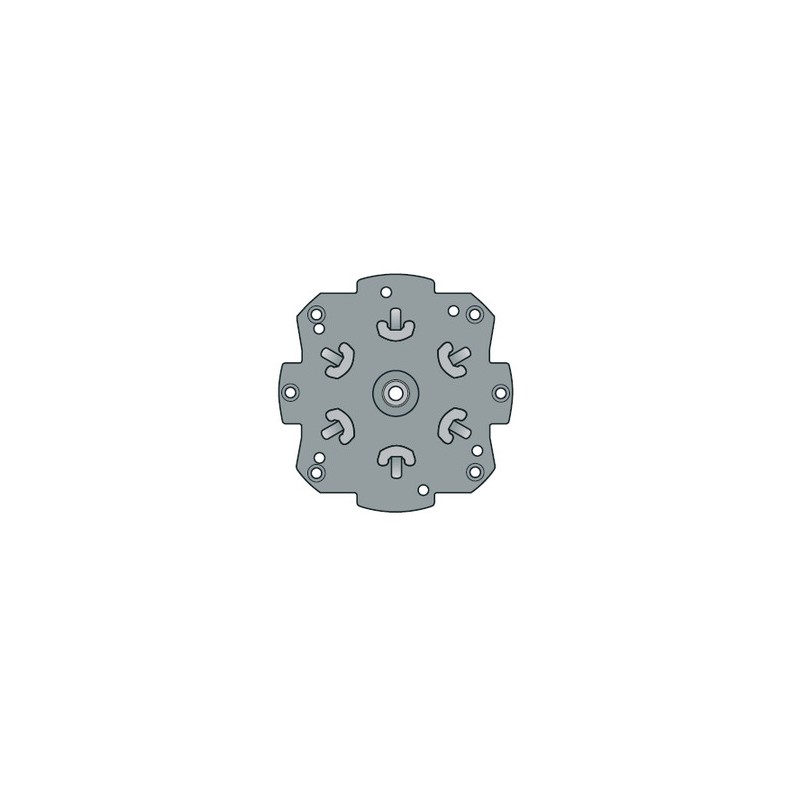

Plaque support moteur volet Eclipse

Jeu d'adaptation pour moteurs Somfy. ZF 54 - Roue + Couronne par 1

Moteurs RDO 60 CSI Somfy 120 Nm 12 trs/min. Moteurs à commande de Secours Filaire. Capacité de la cage : 34 tours. Sortie des boutons fins de course parallèle à l’axe C.S.I. Accès aux boutons fins de course des deux côtés du carter C.S.I. grâce à un accessoire de réglage livré avec le moteur. Livré avec un câble VVF blanc 4 conducteurs de 2,50 m débrochable. Alésage central ø 12 x 20 mm avec un épaulement de 24,5 x 2. Axe de manivelle carré de 6 ou hexa de 7 mm. Rapport de réduction 1/27e (RDO50 CSI) ou 1/55e (RDO60 CSI) Livré sans adaptation sans support et sans anneau de sortie. Pour usage intermittent. Pour installation dans un tube en position horizontale. Couple nominal 120 Nm Vitesse nominale 12 rpm Tension/fréquence 230V - 50Hz Indice de protection IP 44 Certification NF Electricité Diamètre de la couronne de base 50 x 1,5 mm

Moteur radio OXIMO RTS Somfy 10 Nm 17 trs/min pour tous types de volets roulants. Cage fins de course électronique. Réglage fins de course automatique si le volet roulant est équipé de butées et de verrous. Sinon, réglage depuis l’émetteur RTS (depuis le point de commande, sans accéder à la tête du moteur). Possibilité de commencer par le fins de course haut ou bas. > Technologie Somfy Drive ControlTM : le tablier et son mécanisme durent plus longtemps grâce à l’analyse électronique permanente du couple moteur qui limite les efforts qui lui sont appliqués. L’allongement du tablier dans le temps est compensé automatiquement. > Détection d’obstacle : le volet roulant est stoppé à la descente (si le volet roulant est équipé de verrous) et à la montée du tablier. > Protection gel : Arrêt moteur en cas de gel ou de verrouillage de la lame finale. Résistance à l’effraction lorsque le tablier est baissé. Récepteur radio RTS intégré : Mémorise jusqu'à 12 points de commande ou niveaux de groupe. Codage 16 millions de possibilités + code tournant pour un maximum de sécurité. Position favorite pré-réglée. Fréquence 433,42 MHz. Retour d’information du moteur à la programmation par mouvement du tablier. Compatibilité avec le capteur SUNIS RTS, les capteurs SUNIS (intérieur et extérieur). Livré avec un câble VVF blanc 3 conducteurs de 3m. Connecteur débrochable avec sortie de câble axiale ou radiale. Pour usage intermittent. Livré sans adaptation, sans support et sans émetteur RTS. A installer dans un tube positionné à l'horizontale. Possibilité d’inverser le sens de rotation du moteur hors fins de courses à n’importe quel moment depuis l’emetteur (hors Inis RTS). Couple nominal 10 Nm Vitesse nominale 17 rpm Tension/fréquence 230V - 50Hz Fréquence radio 433,42 MHz Indice de protection IP 44 Classe d'isolation I Certification NF Electricité. Performance endurance E4 = 14 000 cycles. Tenue aux fausses manoeuvres motorisées maximum : M+ Diamètre de la couronne de base 50 x 1,5 mm

Moteur Filaire LT50 JET Somfy 10 Nm 17 trs/min. Moteur LT à réglage rapide par boutons poussoirs. Attention : le moteur JET 10/17 RTS2 a été remplacé par un moteur ALTUS RTS ou OXIMO RTS 10/17 Capacité de la cage : 46 tours. Tête en étoile : 6 possibilités d’orientation de la tête du moteur. Apprentissage rapide et intuitif du réglage des fins de course par simple appui sur les boutons poussoirs. Câble débrochable pour faciliter une maintenance. Livré avec un câble VVF blanc 4 conducteurs de 2,50 m. Connecteur débrochable avec sortie de câble axiale ou radiale. Pour usage intermittent. Livré sans adaptation et sans support. A installer dans un tube positionné à l’horizontale. Couple nominal 10 Nm Vitesse nominale 17 rpm Tension/fréquence 230V - 50Hz Indice de protection IP 44 Certification NF Electricité Diamètre de la couronne de base 50 x 1,5 mm

Jeu d'adaptation pour moteurs Somfy. ZF 64 recentré - Roue + Couronne par 1

Moteur OXIMO radio IO Somfy 20 Nm 17 trs/min pour tous types de volets roulants. Cage fins de course électronique. Réglage fins de course automatique si le volet roulant est équipé de butées et de verrous. Sinon, réglage depuis l'émetteur io (la fonction « autoscan » permet de régler individuellement le moteur sans double coupure). Possibilité de commencer par le fin de course haut ou bas. > Technologie Somfy Drive ControlTM : le tablier et son mécanisme durent plus longtemps grâce à l’analyse électronique permanente du couple moteur qui limite les efforts qui lui sont appliqués. L’allongement du tablier dans le temps est compensé automatiquement. > Détection d’obstacle : le volet roulant est stoppé à la descente (si le volet roulant est équipé de verrous) et à la montée du tablier. > Protection gel : Arrêt moteur en cas de gel ou de verrouillage de la lame finale. Résistance à l’effraction lorsque le tablier est baissé. > Récepteur radio io intégré : Mémorise jusqu'à 12 points de commande ou niveaux de groupe. Clé de cryptage inviolable 128 bits. Position favorite pré-réglée. Tri-fréquence 868-870 MHz avec ré-émission de l’ordre jusqu’à 8 fois. Retour d’information du moteur à la programmation par mouvement du tablier. Compatibilité avec le capteur Sunis io. Livré avec un câble VVF blanc 3 conducteurs de 3m. Connecteur débrochable avec sortie de câble axiale ou radiale. Pour usage intermittent. Livré sans adaptation, sans support et sans émetteur io. A installer dans un tube positionné à l'horizontale. Possibilité d’inverser le sens de rotation du moteur hors fins de courses à n’importe quel moment depuis l’emetteur. Compatible avec tous types de liens et butées ainsi qu’avec les accessoires de la gamme LT. Couple nominal 20 Nm Vitesse nominale 17 rpm Tension/fréquence 230V - 50Hz Fréquence radio Tri fréquence, 868 à 870 MHz MHz Indice de protection IP 44 Classe d'isolation Classe I Certification NF Electricité. Certification NF Electricité. Performance endurance E4 = 14 000 cycles. Tenue aux fausses manoeuvres motorisées maximum : M+ Diamètre de la couronne de base 50 x 1,5 mm

Attache rigide 1 maillon pour lame de 8/9mm d'épaisseur (coffre 150mm max.) permettant la liaison du tablier au tube d'enroulement. Assure le verrouillage du tablier en position basse en manœuvre manuelle et électrique avec certaines limites d'emploi. Fixation sur tube par attache fil dans lumières de 5 x 8 ou 9mm au pas de 58, 65 ou 73.  Capacité : charge recommandée de 7 Kg par verrou. Détermination du nombre de verrous nécessaires par tablier : 1 verrou à chaque extrémité, puis x verrous intermédiaires tous les 800 mm environ.

Supports pour moteurs Somfy. Entraxes taraudés 44 mm M6, 48 mm M6 et 60 mm M8 pour la fixation produit porteur vers support. Possibilité orientation tête moteur par 15°. Couple maxi : 50 Nm
